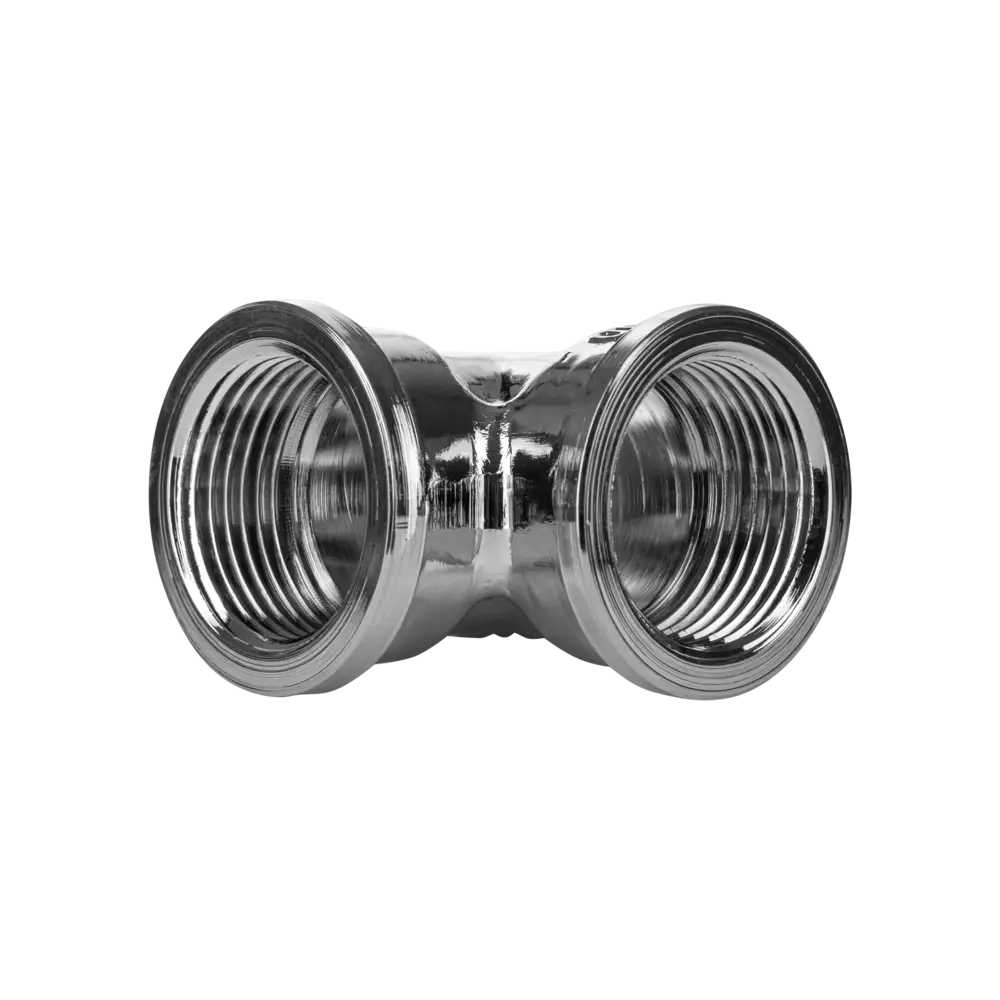

Messing Gewindefitting Chrom - Typ 90
Messing Gewindefitting Chrom - Typ 90
1 /
3
Produktinformationen:
Winkel 90° I/I, beide Seiten gleich
Anwendungshinweise:
Messing Gewindefitting Chrom - Typ 90
Produktkategorie:
Gewindefittings
Gewindegröße 1 in ″:
1
Gewindetyp 1:
Befestigungsgewinde
Gewindeanschluss:
I/I
Gewindenorm:
ISO 228
Werkstoffe:
Messing
Baureihen:
GOC
Veredelung:
verchromt
Produktinformationen:
Winkel 90° I/I, beide Seiten gleich
Anwendungshinweise:
| Medien: | Druckluft, Wasser |
|---|---|
| Hierachie Typ: | variant |
| Max. Betriebstemp.: | 30 °C, 35 °C, 95 °C |
| Max. Betriebsdrücke: | 6 bar, 16 bar |
| Gewindegröße 1 in ″: | 1 |
| Gewindetyp 1: | Befestigungsgewinde |
| Gewindeanschluss: | I/I |
| L: | 32 mm |
| L1: | 14 mm |
| Gewindenorm: | ISO 228 |
| Produkttyp: | 90 |
| H: | 32 mm |
| Werkstoffe: | Messing |
| H1: | 14 mm |
| Baureihen: | GOC |
| Veredelung: | verchromt |
| Nettogewicht: | 0,14 kg |
| G: | 1 " |
Einsatzbereiche
|
Typ: 90 Artikel-Nr.: 90-6BC |
|||
|---|---|---|---|
| Medium | Wasser | Wasser | Druckluft |
| Rohrart | |||
| Rohrnorm | - | - | - |
| Betriebstemperatur max. (°C) | 30 °C | 95 °C | 35 °C |
| Umgebungstemperatur (°C) | - | - | - |
| Betriebsdruck max. (bar) | 16 bar | 6 bar | 6 bar |
| Zertifikatsnummer | |||
| Prüfgrundlage |
Maße / Gewichte
Typ: 90
Artikel-Nr.: 90-6BC
Artikel-Nr.: 90-6BC
L:
32 mm
L1:
14 mm
H:
32 mm
H1:
14 mm
Nettogewicht:
0,14 kg
G:
1 "
