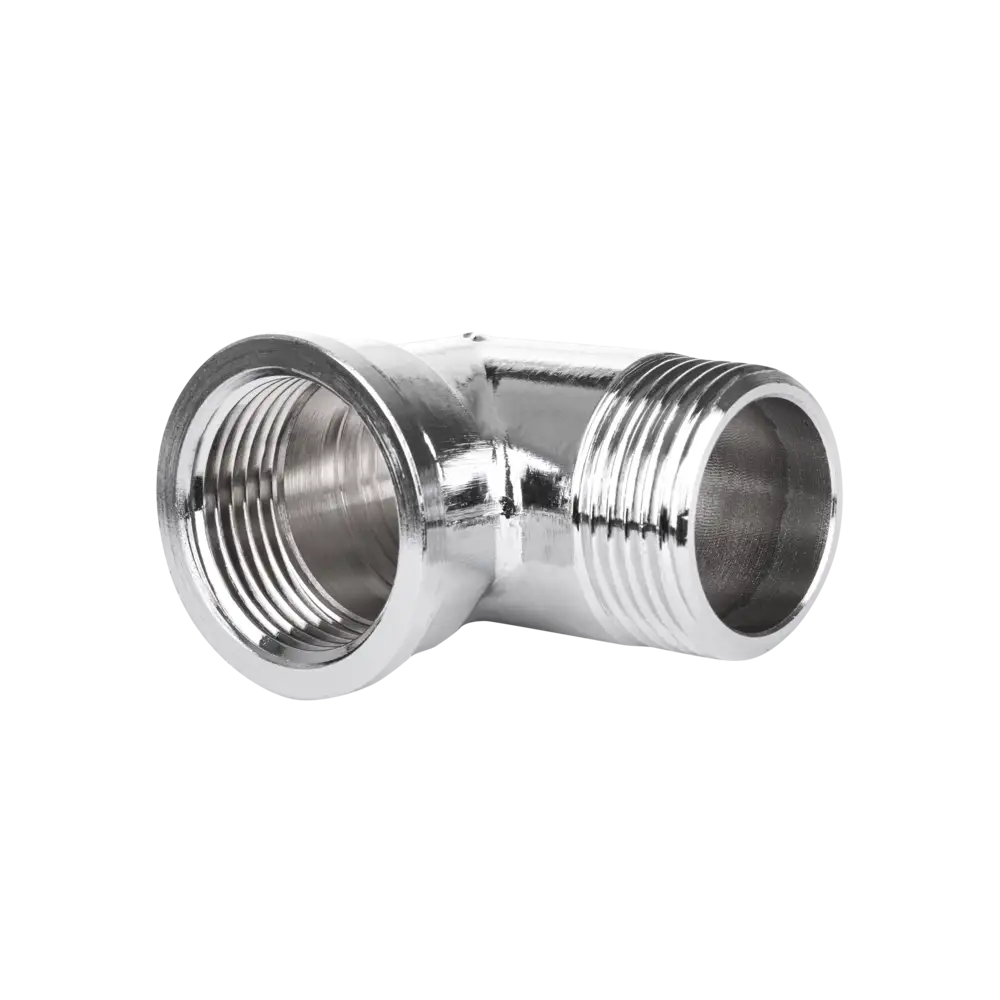

Messing Gewindefitting Chrom - Typ 92
Messing Gewindefitting Chrom - Typ 92
1 /
3
Produktinformationen:
Winkel 90°, A/I, beide Seiten gleich
Anwendungshinweise:
Messing Gewindefitting Chrom - Typ 92
Produktkategorie:
Gewindefittings
Gewindegröße 1 in ″:
3/8
Gewindetyp 1:
Befestigungsgewinde
Gewindeanschluss:
A/I
Gewindenorm:
ISO 228
Werkstoffe:
Messing
Baureihen:
GOC
Veredelung:
verchromt
Produktinformationen:
Winkel 90°, A/I, beide Seiten gleich
Anwendungshinweise:
| Medien: | Druckluft, Wasser |
|---|---|
| Hierachie Typ: | variant |
| Max. Betriebstemp.: | 30 °C, 35 °C, 95 °C |
| Max. Betriebsdrücke: | 6 bar, 16 bar |
| Gewindegröße 1 in ″: | 3/8 |
| Gewindetyp 1: | Befestigungsgewinde |
| Gewindeanschluss: | A/I |
| L: | 24,5 mm |
| L1: | 9 mm |
| Gewindenorm: | ISO 228 |
| Produkttyp: | 92 |
| H: | 17 mm |
| Werkstoffe: | Messing |
| H1: | 8,5 mm |
| Baureihen: | GOC |
| Veredelung: | verchromt |
| Nettogewicht: | 0,036 kg |
| G: | 3/8 " |
| G1: | 3/8 " |
Einsatzbereiche
|
Typ: 92 Artikel-Nr.: 92-3BC |
|||
|---|---|---|---|
| Medium | Wasser | Wasser | Druckluft |
| Rohrart | |||
| Rohrnorm | - | - | - |
| Betriebstemperatur max. (°C) | 30 °C | 95 °C | 35 °C |
| Umgebungstemperatur (°C) | - | - | - |
| Betriebsdruck max. (bar) | 16 bar | 6 bar | 6 bar |
| Zertifikatsnummer | |||
| Prüfgrundlage |
Maße / Gewichte
Typ: 92
Artikel-Nr.: 92-3BC
Artikel-Nr.: 92-3BC
L:
24,5 mm
L1:
9 mm
H:
17 mm
H1:
8,5 mm
Nettogewicht:
0,036 kg
G:
3/8 "
G1:
3/8 "
