Messing Gewindefitting Heavy - Typ 134
Messing Gewindefitting Heavy - Typ 134
Produktinformationen:
T-Stück, I/I/A, 3 Seiten gleich
Anwendungshinweise:
Messing Gewindefitting Heavy - Typ 134
Produktkategorie:
Gewindefittings
Gewindegröße 1 in ″:
1
Gewindetyp 1:
Anschlussgewinde
Gewindeanschluss:
A/I/I
Gewindenorm:
DIN EN 10226-1, ISO 7/1
Werkstoffe:
Messing
Baureihen:
GOH
Produktinformationen:
T-Stück, I/I/A, 3 Seiten gleich
Anwendungshinweise:
| Medien: | Druckluft, Wasser |
|---|---|
| Hierachie Typ: | variant |
| Max. Betriebstemp.: | 35 °C, 110 °C |
| Max. Betriebsdrücke: | 10 bar, 16 bar |
| Gewindegröße 1 in ″: | 1 |
| Gewindetyp 1: | Anschlussgewinde |
| Gewindeanschluss: | A/I/I |
| L: | 81 mm |
| L1: | 19,5 mm |
| L2: | 17 mm |
| Gewindenorm: | DIN EN 10226-1, ISO 7/1 |
| Produkttyp: | 134 |
| H: | 38,5 mm |
| Werkstoffe: | Messing |
| H1: | 19,5 mm |
| Baureihen: | GOH |
| Nettogewicht: | 0,251 kg |
| R: | 1 " |
| Rp1: | 1 " |
| Rp2: | 1 " |
Einsatzbereiche
|
Typ: 134 Artikel-Nr.: 134-6BH |
||
|---|---|---|
| Medium | Wasser | Druckluft |
| Rohrart | ||
| Rohrnorm | - | - |
| Betriebstemperatur max. (°C) | 110 °C | 35 °C |
| Umgebungstemperatur (°C) | - | - |
| Betriebsdruck max. (bar) | 16 bar | 10 bar |
| Zertifikatsnummer | ||
| Prüfgrundlage |

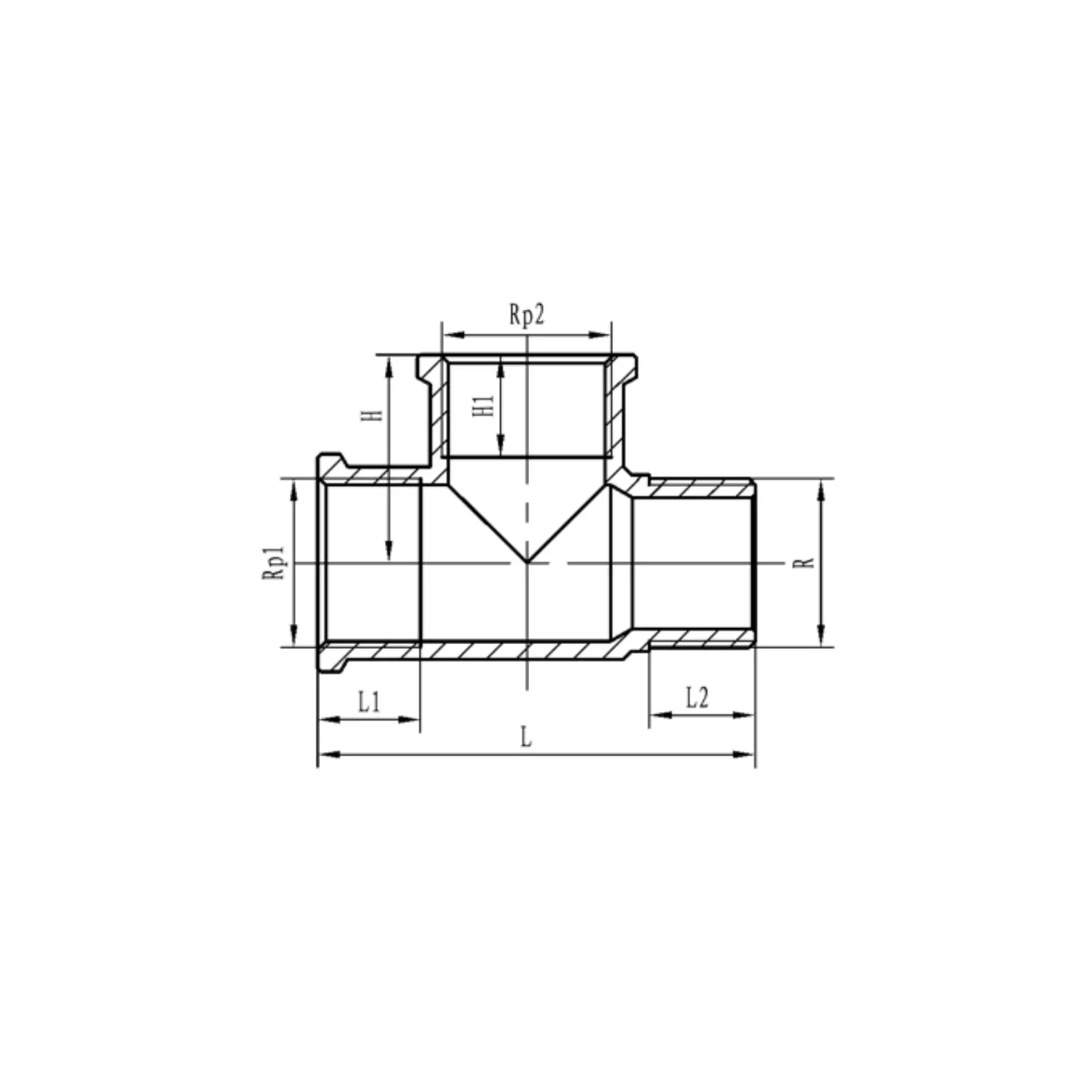

Maße / Gewichte
Typ: 134
Artikel-Nr.: 134-6BH
Artikel-Nr.: 134-6BH
L:
81 mm
L1:
19,5 mm
L2:
17 mm
H:
38,5 mm
H1:
19,5 mm
Nettogewicht:
0,251 kg
R:
1 "
Rp1:
1 "
Rp2:
1 "
