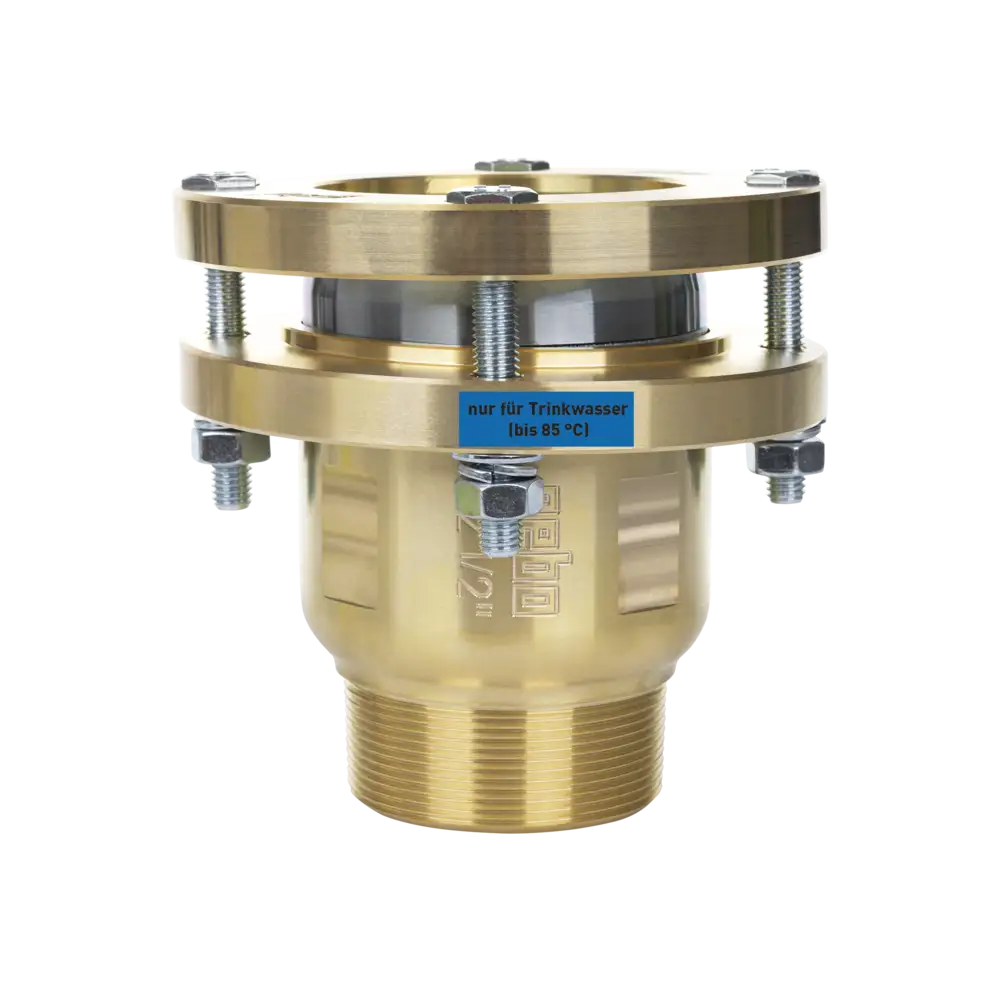

Messing Klemmflanschverbinder für Stahlrohr - Typ MAF - mit EPDM-Dichtung
Messing Klemmflanschverbinder für Stahlrohr - Typ MAF - mit EPDM-Dichtung
1 /
3
Produktinformationen:
mit Außengewinde
Anwendungshinweise:
ohne Spezialwerkzeug montierbar
Messing Klemmflanschverbinder für Stahlrohr - Typ MAF - mit EPDM-Dichtung
Produktkategorie:
Klemmverbinder
Rohrarten:
Stahlrohr
Rohr Normen:
DIN EN 10255, DIN EN 10220 Reihe 1
Gewindegröße 1 in ″:
2 1/2
Gewindetyp 1:
Anschlussgewinde
DN:
65
Außendurchm. 1:
76,1 mm
Gewindeanschluss:
Außengewinde
Gewindenorm:
DIN EN 10266-1, ISO 7/1
Werkstoffe:
Messing
Baureihen:
314
Dichtungs-Werkstoffe:
EPDM
Produktinformationen:
mit Außengewinde
Anwendungshinweise:
ohne Spezialwerkzeug montierbar
| Medien: | Heizungswasser, Trinkwasser heiß, Trinkwasser heiß und kalt, Trinkwasser kalt |
|---|---|
| Rohrarten: | Stahlrohr |
| Rohrarten: | Stahlrohr |
| A: | 140 mm |
| Rohr Normen: | DIN EN 10220 Reihe 1, DIN EN 10255 |
| Hierachie Typ: | variant |
| Max. Betriebstemp.: | 25 °C, 85 °C |
| Max. Betriebsdrücke: | 6 bar, 10 bar |
| Zertifizierer: | Land Salzburg, OFI CERT |
| Zertifikatnummern: | Land Salzburg R-15.2.3-21-17130, OFI CERT Konformitätsbestätigung 1085-0803 |
| Prüfgrundlagen: | Anforderungen des Umweltbundesamtes, Baustoffliste ÖA |
| Gewindegröße 1 in ″: | 2 1/2 |
| Gewindetyp 1: | Anschlussgewinde |
| DN: | 65 |
| Außendurchm. 1: | 76,1 mm |
| Gewindeanschluss: | Außengewinde |
| Gewindenorm: | DIN EN 10266-1, ISO 7/1 |
| Produkttyp: | MAF |
| Werkstoffe: | Messing |
| Baureihen: | 314 |
| Eckenmaß e: | 149 mm |
| min. Einschubtiefe 1: | 60 mm |
| max. Einschubtiefe: | 85 mm |
| Dichtungs-Werkstoffe: | EPDM |
| Nettogewicht: | 2,2 kg |
gebomessing
gebomessing Klemmverbinder die robuste Verbindungstechnik für Stahl- und Kupferrohre
Unsere gebomessing Produktreihe umfasst nicht nur Klemmverbinder mit und ohne Längenausgleich, sondern auch Kompaktadapter mit Klemmanschluss für eine spielend leichte Installation. Sie bietet eine erstklassige Auswahl an Messing-Klemmringverschraubungen für Stahl- und Kupferrohre bei Trinkwasserinstallationen, Heizungsanlagen oder Hochdruckanwendungen.
gebomessing - die Verbindung für professionelle Rohrinstallation
Einsatzbereiche
|
Typ: MAF Artikel-Nr.: 01.314.00.07 |
|||
|---|---|---|---|
| Medium | Trinkwasser kalt | Trinkwasser heiß | Heizungswasser |
| Rohrart | Stahlrohr | Stahlrohr | Stahlrohr |
| Rohrnorm | DIN EN 10255, DIN EN 10220 Reihe 1 | DIN EN 10255, DIN EN 10220 Reihe 1 | DIN EN 10255, DIN EN 10220 Reihe 1 |
| Betriebstemperatur max. (°C) | 25 °C | 85 °C | 85 °C |
| Umgebungstemperatur (°C) | - | - | - |
| Betriebsdruck max. (bar) | 10 bar | 6 bar | 6 bar |
| Zertifikatsnummer | |||
| Prüfgrundlage |

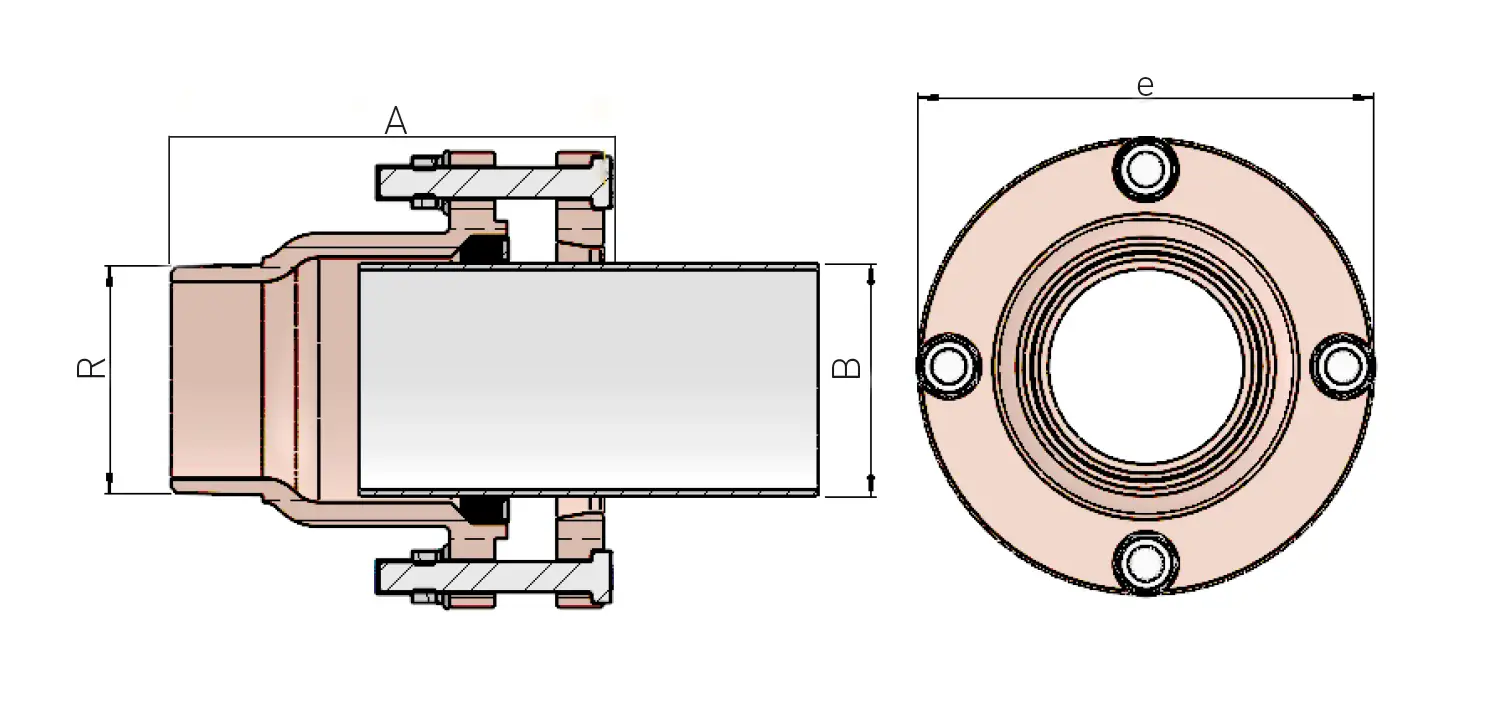

Maße / Gewichte
Typ: MAF
Artikel-Nr.: 01.314.00.07
Artikel-Nr.: 01.314.00.07
A:
140 mm
Eckenmaß e:
149 mm
min. Einschubtiefe 1:
60 mm
max. Einschubtiefe:
85 mm
Nettogewicht:
2,2 kg
Produktvarianten / Weitere Größen
