Temperguss Klemmverbinder für Stahlrohr - Typ EKF - mit NBR-Dichtung
| Medien: | Druckluft, Gas außerhalb von Gebäuden, Heizungswasser, Wasser |
|---|---|
| Rohrarten: | Stahlrohr |
| Rohrarten: | Stahlrohr |

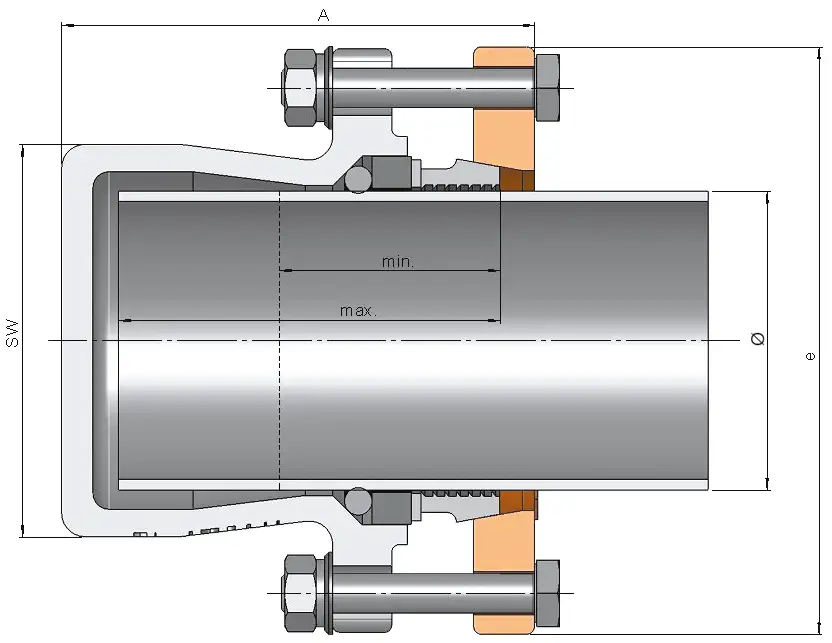

| A: | 118 mm |
| Rohr Normen: | DIN EN 10220 Reihe 1, DIN EN 10255 |
| Hierachie Typ: | variant |
| Max. Betriebstemp.: | 25 °C, 80 °C |
| Umgebungstemp.: | -20 - 60 °C |
| Max. Betriebsdrücke: | 5 bar, 6 bar, 10 bar, 16 bar |
| Zertifizierer: | DVGW CERT |
| Zertifikatnummern: | DVGW-Reg.-Nr. DW-8511AU2217, DVGW-Reg.-Nr. NG-4502AP1491 |
| Prüfgrundlagen: | DIN 3387-1, DVGW W 534 |
| DN: | 65 |
| Außendurchm. 1: | 76,1 mm |
| Gewindeanschluss: | ohne Gewinde |
| Produkttyp: | EKF |
| Werkstoffe: | Temperguss |
| Werkstoff Bez.: | EN-GJMB-350-10 |
| Baureihen: | 220 |
| Eckenmaß e: | 150 mm |
| Schlüsselweite SW: | 100 mm |
| min. Einschubtiefe 1: | 50 mm |
| max. Einschubtiefe: | 90 mm |
| Veredelung: | feuerverzinkt, galvanisch verzinkt |
| Dichtungs-Werkstoffe: | NBR |
| Nettogewicht: | 3,265 kg |
gebooriginal
gebooriginal - Temperguss-Klemmverbinder für zug- und schubfeste Rohrverbindungen
Die Produktgruppe gebooriginal umfasst Klemmverbinder aus hochwertigem Temperguss zur sicheren Verbindung von Stahl-, Siede- oder PE-Rohren. Die Montage erfolgt ohne Schweißen, Gewindeschneiden oder Spezialwerkzeug - schnell, zuverlässig und werkzeugarm.
Die Verbinder sind für Betriebsdrücke bis PN 16 und Temperaturen bis 80 °C ausgelegt und eignen sich optimal für schnelle Reparaturen im Trinkwasser-, Heizungsbereich.
Zum Sortiment gehören gerade Verbinder, Reduzierungen, Winkel, T-Stücke, Endkappen. Eine integrierte Dichtung sorgt für dauerhafte Dichtheit auch bei wechselnden Belastungen.
gebooriginal steht für langlebige, montagefreundliche Lösungen im professionellen Rohrleitungsbau.
|
Typ: EKF Artikel-Nr.: 01.220.07.07 |
||||
|---|---|---|---|---|
| Medium | Wasser | Heizungswasser | Gas außerhalb von Gebäuden | Druckluft |
| Rohrart | Stahlrohr | Stahlrohr | Stahlrohr | Stahlrohr |
| Rohrnorm | DIN EN 10255, DIN EN 10220 Reihe 1 | DIN EN 10255, DIN EN 10220 Reihe 1 | DIN EN 10255, DIN EN 10220 Reihe 1 | DIN EN 10255, DIN EN 10220 Reihe 1 |
| Betriebstemperatur max. (°C) | 25 °C | 80 °C | - | - |
| Umgebungstemperatur (°C) | - | - | -20 - 60 °C | - |
| Betriebsdruck max. (bar) | 16 bar | 6 bar | 5 bar | 10 bar |
| Zertifikatsnummer | DVGW-Reg.-Nr. DW-8511AU2217 | DVGW-Reg.-Nr. NG-4502AP1491 | ||
| Prüfgrundlage | DVGW W 534 | DIN 3387-1 |
Artikel-Nr.: 01.220.07.07
